提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-25 瀏覽量：0

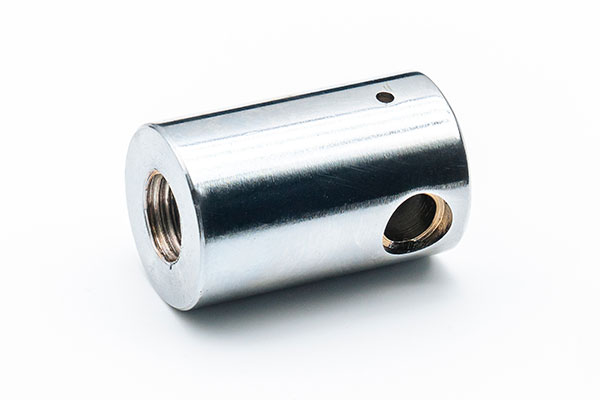

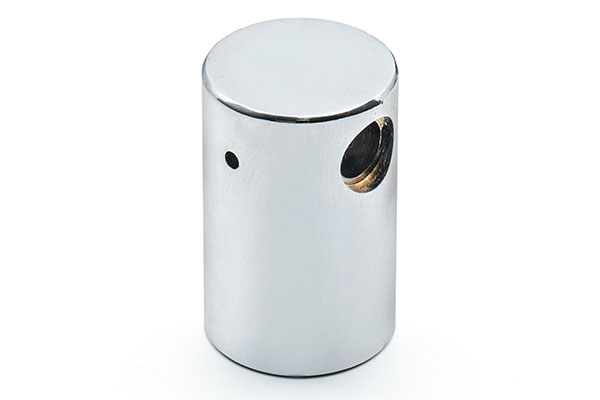

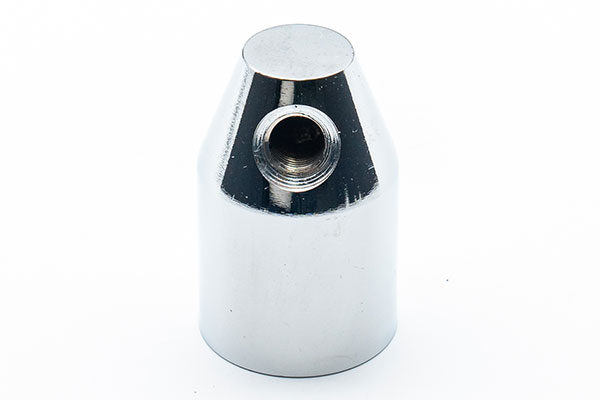

恩施手柄座
【產品型號】HY8312.1
【執行標準】JB/T 7272.1-2014
【產品材質】鐵
【表面處理】噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||||||
| Type A\Type B | Type C\Type D | D | H | d | d? | d? | d? | d? | d? | h | h? |
| HY8312.1\12x25 | HY8312.1\M12x25 | 25 | 40 | 12 | M12 | M8 | 8 | 5 | 3 | 16 | 14 |
| HY8312.1\16x32 | HY8312.1\M16x32 | 32 | 50 | 16 | M16 | M10 | 10 | 6 | 3 | 20 | 18 |
| HY8312.1\20x40 | HY8312.1\M20x40 | 40 | 63 | 20 | M20 | M12 | 12 | 6 | 4 | 25 | 22 |
| HY8312.1\25x50 | HY8312.1\M24x50 | 50 | 76 | 25 | M24 | M16 | 16 | 8 | 5 | 32 | 28 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄座 | 鐵 | 噴砂或鍍亮鉻 |
※ 裝配類型：A型B型底部帶平式盲孔，有側銷孔位;；C型D型底部帶螺紋盲孔；
※ 特殊要求說明：安裝孔大小可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
