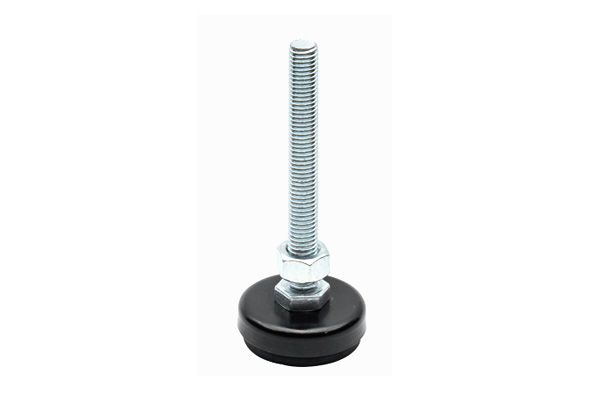

帶膠防滑型墊腳
【產品型號】HY8334.4
【產品材質】Q235/SUS304
【表面處理】鍍鋅/電泳黑
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | ||||||||
| D | M | A | L | L1 | L2 | E | B | d | ||
| HY8334.4 HY8334.4S | 40 | 8 | 60 | 82.5 | 5.5 | 6.5 | 17 | 13 | 35.5 | 3 |
| 10 | 80 | 104 | 7 | 8 | 17 | |||||
| 50 | 12 | 105 | 8 | 10 | 19 | 45.5 | 4 | |||
| 100 | 125 | |||||||||
| 60 | 16 | 80 | 107 | 10 | 13 | 24 | 55.5 | 4.5 | ||
| 100 | 127 | |||||||||
| 150 | 177 | |||||||||
| 20 | 100 | 130 | 13 | 16 | 30 | |||||
| 120 | 150 | |||||||||
| 80 | 16 | 100 | 129 | 10 | 13 | 19 | 24 | 75.5 | ||
| 120 | 149 | |||||||||
| 150 | 179 | |||||||||
| 20 | 120 | 152 | 13 | 16 | 30 | |||||
| 150 | 182 | |||||||||
| 200 | 232 | |||||||||
| 24 | 150 | 184 | 15 | 19 | 36 | 5 | ||||
| 180 | 214 | |||||||||
| 200 | 234 | |||||||||
| 100 | 20 | 120 | 152 | 13 | 16 | 30 | 95.5 | 4.5 | ||
| 150 | 182 | |||||||||
| 200 | 232 | |||||||||
| 24 | 150 | 184 | 15 | 19 | 36 | 5 | ||||
| 180 | 214 | |||||||||
| 200 | 234 | |||||||||
訂貨示例：Type \ D - M x A
例如鋼制：HY8334.4\50-M12x80
例如不銹鋼制：HY8334.4S\50-M12x80
技術信息
| 型號 | 材料 | 表面處理 | |||
| 螺桿 | 底座 | 膠部 | 螺桿 | 底座 | |
| HY8334.4 | Q235 | Q235 | 橡膠 | 鍍鋅 | 電泳黑 |
| HY8334.4S | SUS304 | SUS304 | 橡膠 | 本色 | 電解拋光 |
抱歉，該型號暫無3D模型！
相關產品

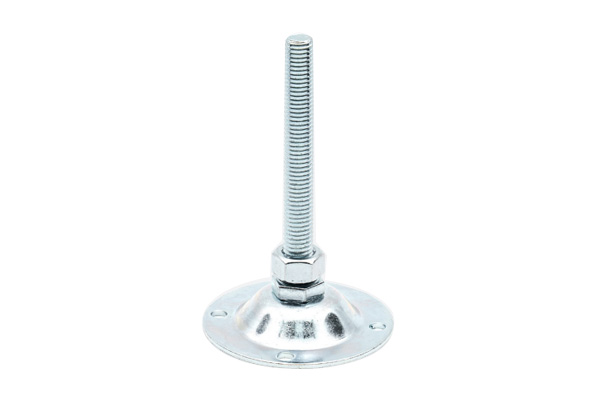

型號:HY8334.1 材質:Q235/SUS304

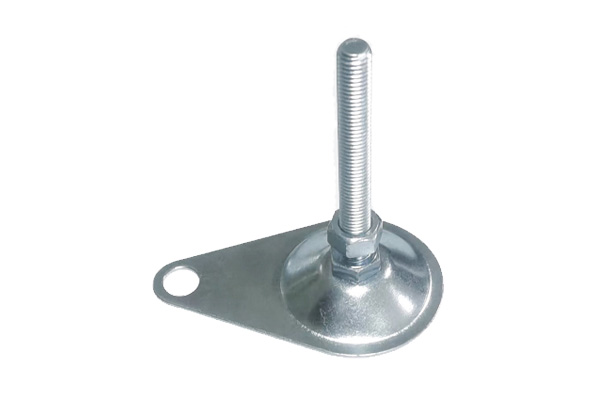

型號:HY8334.10 材質:Q235/SUS304

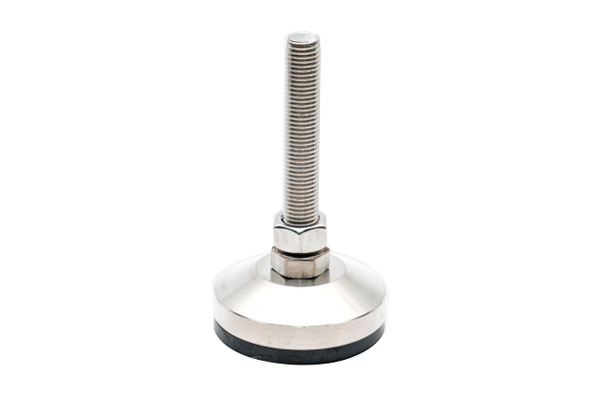

型號:HY8334.9 材質:Q235/SUS304

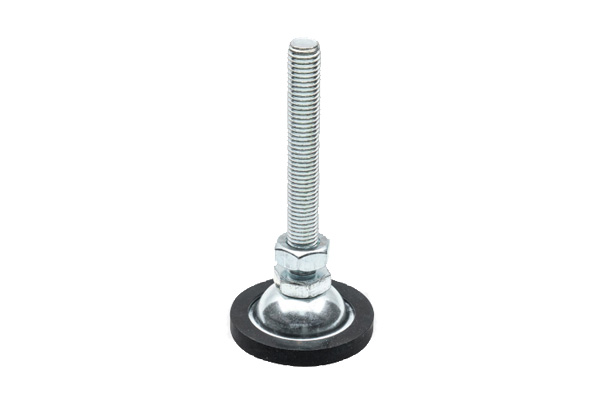

型號:HY8334.7 材質:Q235/SUS304

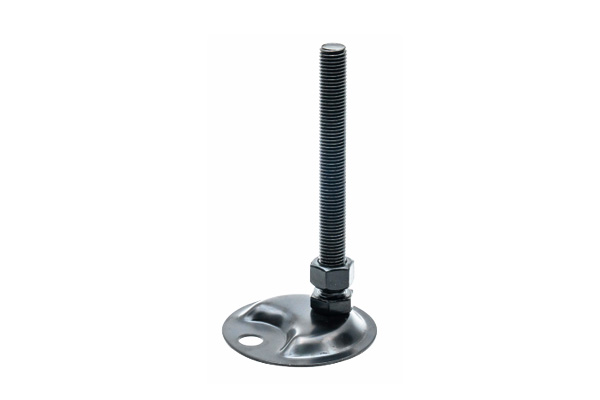

型號:HY8334.17 材質:Q235

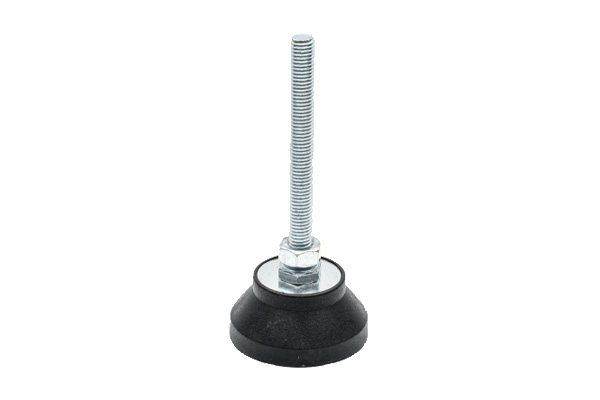

型號:HY8334.16 材質:Q235/SUS304

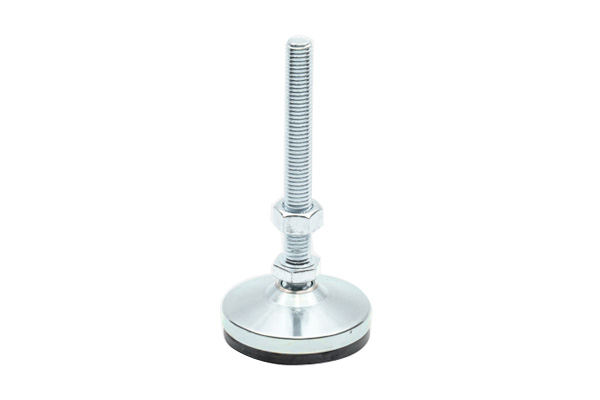

型號:HY8334.15 材質:Q235/SUS304

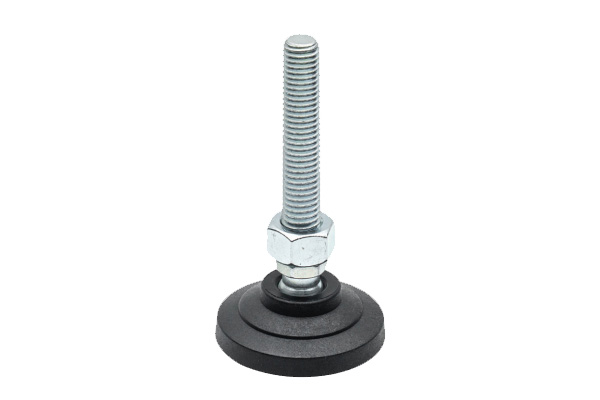

型號:HY8334.14 材質:Q235/SUS304
