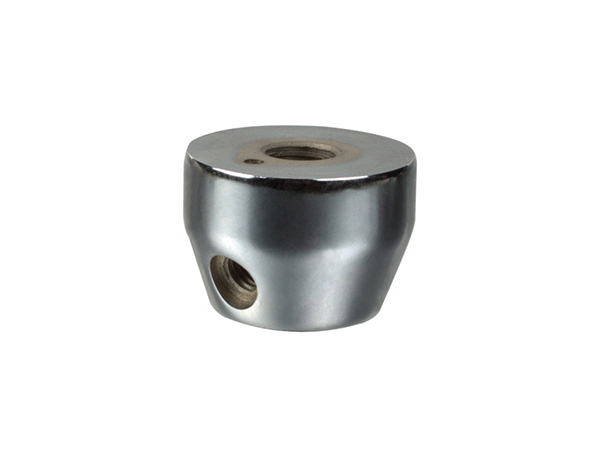

【產品名稱】 鎖緊手柄座
【產品型號】 HY8312.2 【執行標準】 JB/T 7272.2-94 (GB4141.17-84) 【產品材質】 鑄鐵 【表面處理】 鍍亮鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| 鑄鐵 | D | H | A | d | h | d? | d? |
| HY8312.2\M12x40 | 40 | 28 | 12 | M12 | 16 | 8 | 3 |
| HY8312.2\M16x50 | 50 | 35 | 14 | M16 | 20 | 10 | 4 |
| HY8312.2\M24x70 | 70 | 50 | 22 | M24 | 32 | 12 | 5 |
裝配類型：底部帶螺紋盲孔；
特殊要求說明：安裝孔大小可按客戶提供的圖紙加工定制。
