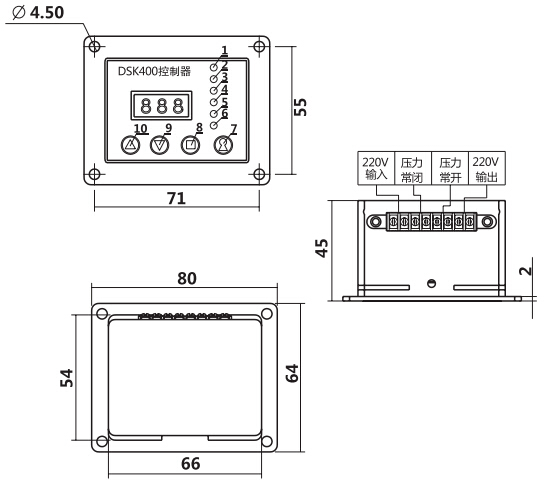

結構圖

參數尺寸

使用和特點

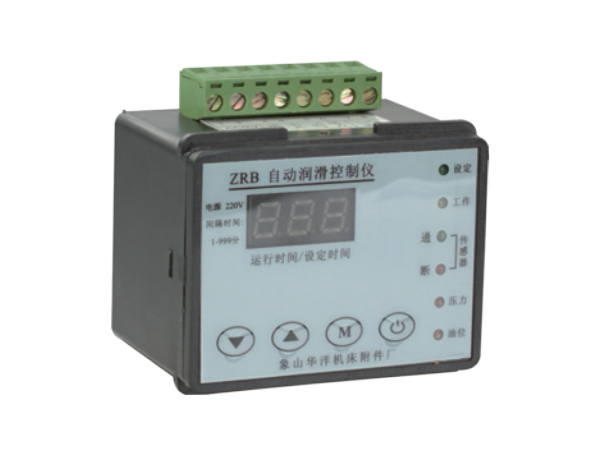

華洋機床附件廠最新推出 DSQ-400 型自動潤滑控制儀。采用單片機技術功能強大，由于采用了內置式總線路單片機和電源波動。程序出錯監控技術，使抗干擾性能加強，增加了壓力傳感器狀態監視功能可直觀顯示壓力傳感器通，斷狀態。調節間隔時間 范圍大 1 ～ 999分范圍內，延時工作時間 0 ～ 99 秒。數字可調、輕觸開關、數字給定、 運行時間準確可靠。傳感器狀態監視(常開、常閉)。時間可調、系統壓力、油箱油位、自動檢測

控制儀功能鍵操作說明

◆ 設定指標燈。此燈亮?xí)r正在設定。

◆ 油泵工作指標燈。此燈亮?xí)r正在泵油。

◆ 壓力傳感器指標燈。此燈亮(常開)。

◆ 壓力傳感器指標燈。此燈滅(常閉)。

◆ 系統壓力故障指標燈。此燈長亮?xí)r，系統未達到額定壓力，等待處理故障。

◆ 油位指示燈。此燈亮?xí)r，油箱缺油，等待加油。

◆ 電源開關。(按一下開)(再按一下關)。

◆ 手動泵油按鈕，按著泵油，松開仃止泵油。

◆ 調低供油間隔時間按鈕(或延時泵油時間)。

◆ 調高供油間隔時間按鈕(或延時泵油時間)。

◆ 間隔時間顯示：(001 ～ 999 分)，延時泵油時間顯示 (00 ～ 99 秒 )。

操作舉例說明

◆ 設定油泵工作間隔時間為 30 分 / 次，延時泵油時間為 10 秒 / 次。

◆ 首次運行應連接好所有接線樁，輕按電源開關，泵油黃色指示燈亮，壓力傳感器常閉指示紅燈，此時自動泵油，開始待壓力常閉燈滅，壓力傳感器常開指示綠燈亮，完成一次系統潤滑工作。等待處理故障。
