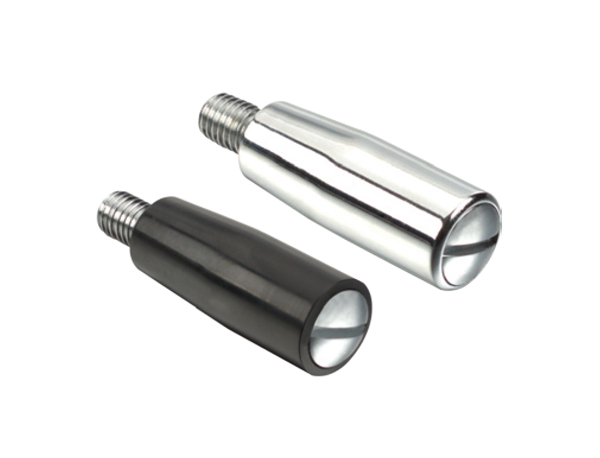

【產品名稱】 轉動小手柄
【產品型號】 HY8310.4 【執行標準】 JB/T 7270.4-94 (GB4141.4-84) 【產品材質】 鋼、膠木 【表面處理】 鋼（鍍鉻或噴砂） 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 螺桿 | ||||
| 鋼 | 膠木 | L | D | D? | d | l |
| HY8310.4\AM5x25 | HY8310.4\BM5x25 | 25 | 12 | 10 | M5 | 10 |
| HY8310.4\AM6x32 | HY8310.4\BM6x32 | 32 | 14 | 12 | M6 | 12 |
| HY8310.4\AM8x40(50) | HY8310.4\BM8x40(50) | 40/50 | 16 | 14 | M8 | 14 |
| HY8310.4\AM10x50 | HY8310.4\BM10x50 | 50 | 20 | 16 | M10 | 16 |
| HY8310.4\AM12x63 | HY8310.4\BM12x63 | 63 | 25 | 18 | M12 | 18 |
裝配類型： A型手柄套材質為鋼，B型手柄套材質為膠木；
特殊要求說明：螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
